分体式超声波液位计的工作原理

来源:www.bigboobsville.com         发布时间:2021-03-29 返回列表
分体式超声波液位计的工作原理是由换能器(探头)发出高频超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收,转换成电信号。超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示:S=CxT/2。由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识

别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

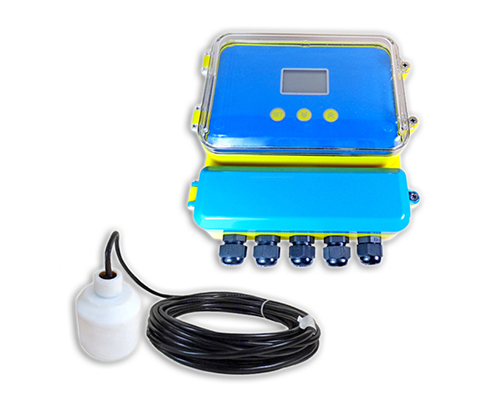

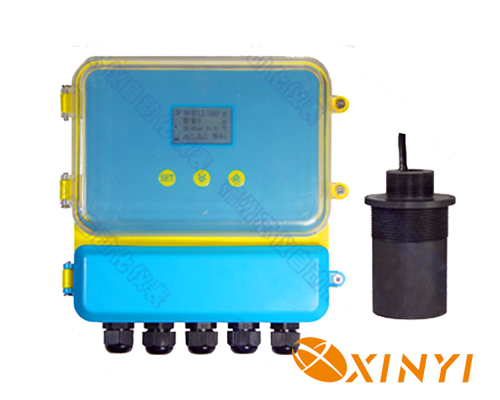

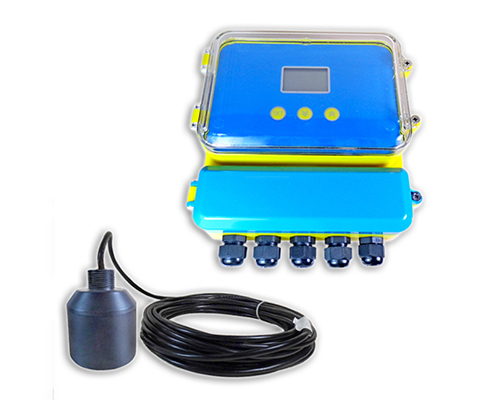

分体式超声波液位计

由于采用了微处理器和独特的回波处理技术,可以应用于各种复杂工况。换能器内置温度传感器,可实现测量值的温度补偿。 超声波换能器采用声学匹配之技术,使其发射功率能更有效地辐射出去,提高信号强度,从而实现测量。

分体式超声波液位计技术指标:
1、量程:液面10m,固态料面 5m;
2、盲区: 0.6m l 精度:量程的0.25%或1cm;
3、分辨率:量程的0.1%或4mm;
4、重复周期:200ms或可设定;
5、电源:220VAC 50Hz 30W;
6、超声波换能器AR41:
(1)工作频率 41KHz;
(2)驱动电压 1800Vpp,1ms;
(3)发散角度 14°;
(4)工作温度 -40℃~90℃;
7、输出:
模拟量:
(1)4—20mA输出(带隔离);
(2)1--5V输出(带隔离);
开关量:
(1)两路单刀双掷继电器(报警、泵控等);
(2)触点容量 3A/250V(非感性负载);
8、485/232通讯接口:主机、从机通过485/232通讯接口协同工作;
9、显示方式:四位LED或LCD;
10、声速补偿方式:温度补偿;
11、工作环境温度:-20℃~50℃;
12、壳体防护等级:IP65。
